大巴式洗车机

太平洋全自动电脑洗车机-大巴洗车机的产品说明

一、大巴洗车机型号 ：TPY-Z600（往复式）    TPY-Z800（通过式）   TPY-Z300（无接触式）

二、用途 :

主要用于对普通大客车/普通大巴、空调大客车/空调大巴、双层大客车/双层大巴、铰接大客车/铰接大巴，兼中型客车/中型大巴车的清洗。

三、大巴式洗车机的主要技术参数：

1、清洗规格：（mm）12000（长）×2500（宽）×4200（高）

2、洗车机外形尺寸：（mm）2150（长）×5200（宽）×5500（高）

3、导轨长度：20m （埋入式与地平线一致）

4、平均水量消耗：250L/辆

5、清洗时间：3-6min/辆

6、装机总容量：10kw

7、电压：380V/50Hz，三相四线

四、大巴洗车机的组成及主要结构 ：

1、机器的组成

大巴式洗车机由机架、横刷、立刷、行走系统、喷射系统、电脑控制系统、操作工作台等部件组成。

2、机器的主要结构

（1）机架：洗车机机架选用钢结构框架，镀锌并加防锈漆；不锈钢蒙皮。与水接触部分都由不锈钢材料构成，由左右立柱、底座及顶框四部分组成。

（2）横刷：横刷部件由横刷、升降装置及旋转装置组成，横刷、升降及旋转用的减速机均采用专用的产品，安装在机架左右主柱及顶框上。

（3）立刷：立刷部件由立刷、立刷旋转装置、立刷向左右移动机构及支撑立刷的托臂组成。立刷及其旋转、左右移动用的减速机均选国内知名品牌产品，安装在底座及顶框之间。

（4）喷淋系统：喷淋系统由不锈钢水管、喷嘴、水泵、蜡泵等部件组成。水管采用不锈钢。

（5）行走系统：整个行走系统安装在机架底座上，通过减速传动系统带动滚轮、使洗车机沿导轨行走，减速机选用国内知名品牌产品。

（6）电气控制及操作工作台：全机电控系统安装在机架的电控柜里，通过电气操作工作台来实现洗车机的自动控制。控制系统的核心是可编程序控制器，经光电传感器及接近开关的检测，电流传感器控制，实现对横刷、立刷、喷射及行走的自动程序。可编程序控制器及光电传感器、光电开关、电流传感器等主要电气元件均选用进口产品，保证全机性能的可靠性。

（7）电缆拖挂系统：由六根立柱与预埋在地基内的钢板相连，在立柱上方固定有电缆滑轨。电缆线等固定在多个滑块上，通过滑块在滑轨中来回移动，从而实现电缆等与机器行进同步。

3、大巴式洗车机的主要材料

（1）外购配套件：立刷、横刷、减速机、可编程序控制器等均选用国产优质元件。

（2）钢材：所用矩形、方形、圆形钢管、圆钢、不锈钢板等钢材均选用正规渠道供应的优质钢材。

（3）电气原件：主要件全部进口，附件选用国内名优产品。

（4）标准件：轴承、螺栓、螺母等标准件选用符合国际优良互换性产品。

（5）其它材料：进货时均严把质量关，不合格的材料坚决不采购、不入库，不投产。

五、大巴洗车机的工作方式：

1、两侧刷清洗且清洗一遍。这时横刷不工作，只有两侧刷根据被洗车辆的宽度进行仿车形清洗,同时水路喷射系统喷水，可调节是否加入清洗剂；被洗车辆不动，通过洗车机在导轨上行走，完成整个清洗过程；清洗结束后，洗车机快速返回，准备再次工作。

2、一横刷、两侧刷清洗，且清洗一遍。横刷根据被洗车辆的高度进行仿形清洗，侧刷根据被洗车辆的宽度进行仿形清洗；水路喷射系统喷水，可调节是否加入清洗剂；被洗车辆不动而通过洗车机在导轨上行走完成整个清洗过程；清洗结束后，洗车机快速返回，准备再次工作。

3、一横刷、两侧刷清洗,且清洗二遍。横刷根据被洗车辆的高度进行仿形清洗,侧刷根据被洗车辆的宽度进行仿形清洗；水路喷射系统喷水,一般情况下,遍清洗时水中要加清洗剂，返回清洗时不加清洗剂；被洗车辆不动，通过洗车机在导轨上行走完成整个清洗过程。

在1、2、3三个功能中，洗车机在洗车时的行走速度为8m/min，且都是根据被洗车辆的长度清洗，自动避让后视镜。

六、大巴式洗车机的控制方式 ：

大巴式洗车机的控制中心（电脑）为：日本三菱生产的可编程控制器（PLC）。

正常情况下，大巴洗车机为全自动控制，即被洗车辆停放好后，选择好洗车机的功能，按“清洗”键后，就按它所设定好的程序自动工作。同时，也辅设了一些手动按键，如“横刷上升”，即清洗过程中，按下此按键，即可提升横刷，手动控制避让顶部障碍物。

七、大巴式洗车机的操作要求 ：

先，操作人员必须经我方技术人员现场培训，且确认合格后，方可上岗。

在正常情况下，选择好“功能选择”后，按“清洗”键，即可完成被洗车辆的清洗。

在洗车机工作过程中，如遇特殊情况，请立即按“急停”键，故障排除后，按“复位”“反向”键，使洗车机回到原来的位置，再按“清洗”键，洗车机即可正常工作。

八、大巴洗车机的注意事项 ：

1、大巴洗车机工作过程中，操作人员不得离开操作台，以防意外事故的发生。

2、被洗车辆的停放位置必须适当，即被洗车辆需停放在两导轨之间的中心位置，偏差不超过100mm，被洗车辆的前端（即车头）的位置，要使洗车机刚开始工作时的横刷不和反光镜磨擦为宜。

3、电压必须稳定，偏差需保证在380±5%以内。

九、大巴洗车机主要部件的产地 ：

为确保洗车机的质量，洗车机的主要配套件均采用优质部件，如下表 。

十、循环水处理系统

洗车后的污水，含有大量油、泥沙及洗涤用的清洗剂残液，为达到排放及回收的要求，可采用循环水处理。系统简单说明如下：

一、工作原理

1、利用泵将污水抽进沉淀池，在药物作用下进行物理、化学反应。

2、从沉淀池出来的水进入吸附过滤器，通过吸附过滤作用，使水质达到排放及回用的标准，进入清水池，同时在泵作用下反冲排渣，人工运渣。

3、经过处理过的水完全回用，用于清洗车辆和底盘冲洗。

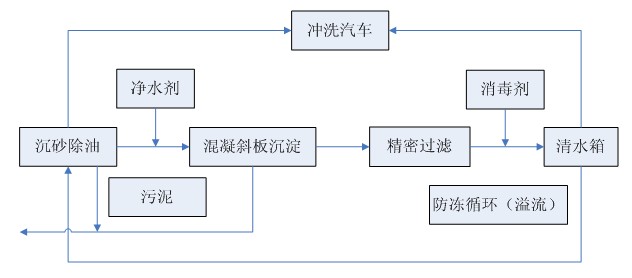

4、流程图如下：

二、达到标准

三、污水净化剂采用净水宝或专用净水剂，一般每日二包，可洗100辆车、耗水1吨，净水剂价格大约0.6-1元/包，出于各地洗车车型、废水浓度不同，故加入净化宝剂量，视具体情况而定。

四、安装要求

用户根据我公司土建施工图进行施工，布置预埋件，基础工程结束后，由我公司指导安装污水处理系统。
